Сегодня рассмотрим один из тепловых приборов - фанкойл. Что это и зачем он нужен?

Что такое фанкойл?

Фанкойлы — тепловентилятор со встроенным лотком и используемый для обогрева и охлаждения помещения. В сплит системах, внутренний блок, это тот же самое фанкойл, только по нему циркулирует фреон. В данном случае, (на фото) фанкойлы в качестве теплоносителя используется вода, таким образом фанкойлы бывает двух типов:

• Работающие на фреоне;
• Работающие на воде.

Фанкойлами принято называть устройство использующее воду как теплоноситель. При охлаждении, воздух конденсирует на теплообменнике фанкойла, собирается в лоток и отводится в дренажную систему. Если лотка в конструкции фанкойлы нет, конденсат начинает просто капать из самого прибора. Если вы пользуетесь сплит-системой, при ее установке наблюдали, как монтажники выводят металлопластиковые трубы через стену из которой капает влага — это есть дренаж фанкойла.

На больших системах, где используется фанкойл большой мощности или где разветвлённая структура, делается специальный дренажный канал трубопроводов которые централизованно собирает с каждого фанкойла конденсат и отводит его либо в канализацию, либо специальную дренажную емкость.

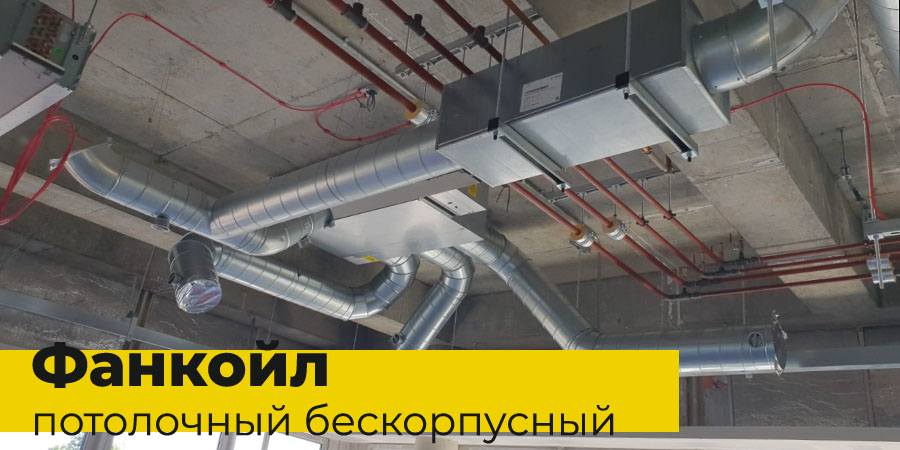

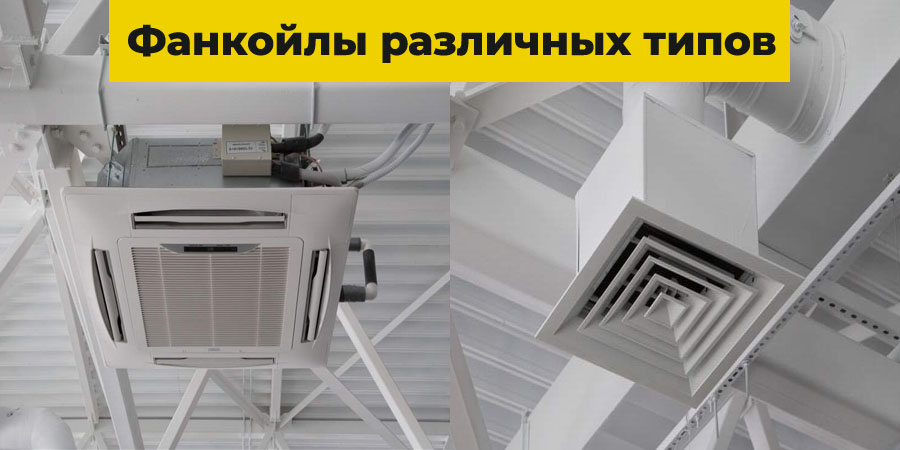

Аппараты бывают разного типа:

• Корпусные/бескорпусные;

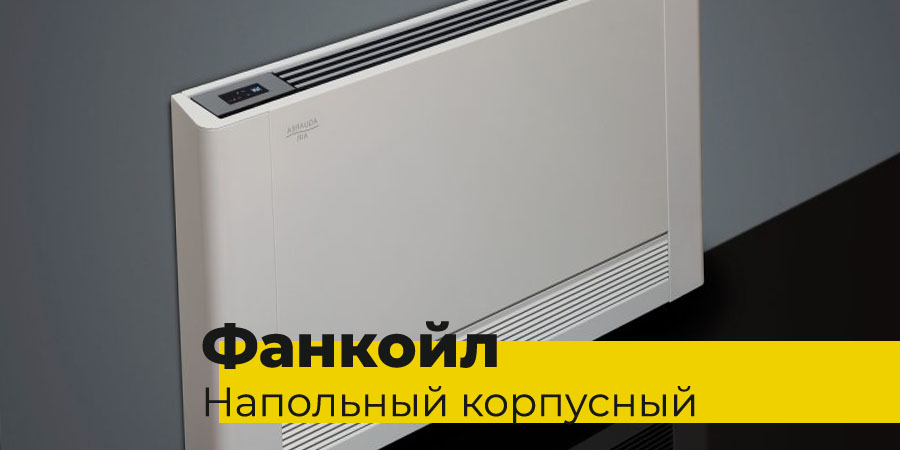

• Напольные;
• Потолочные;
• Потолочные кассетные и канальные.

К фанкойлу подводятся водяные трубы отопления и охлаждения в каучуковой изоляции, подводят электричество, сам фанкойл интегрируется к дренажной системе.

Корпусные фанкойл может устанавливаться в отдельном помещении, его можно устанавливать как в нижней части помещения например под окна, как обычный радиатор или он может быть как просто отдельно стоящие или его можно подвесить к потолку, выглядит он как точно так же как и обычного внутренний блок сплита, просто работает на воде.

Как работает фанкойл?

По потолку делается разводка трубопроводов из обычных полипропиленовых труб в каучуковой изоляции.

Здесь вы можете наблюдать, подведены к фанкойлы трубы и после крана подключены гибкая подводка — это делается для того чтобы на трубопроводы не передавалась вибрация, которая возникает в процессе работы вентиляторов. Также к фанкойла подключён дренаж Вот его здесь можно наблюдать он выведен через стену фанкойл также подключается к электричеству.

Для того чтобы можно было управлять этим устройством, включать и выключать. В качестве управляющего элемента используются пульты дистанционного управления, как и на обычных сплит-системах.

• Летом устройство работает на охлаждение, должен быть источник холода это может быть тепловой насос или специально холодильная установка.
• Зимой через фанкойлы циркулирует нагретая вода. Жидкость нагревается с помощью любого котла — газового, твердотопливного, дизельного или точно также нагрев осуществляется с помощью теплового насоса.

Нет четкой привязки к источнику, можно использовать тепловой насос, а при необходимости можно легко переоснастить на котельную с твердотопливным котлом.
